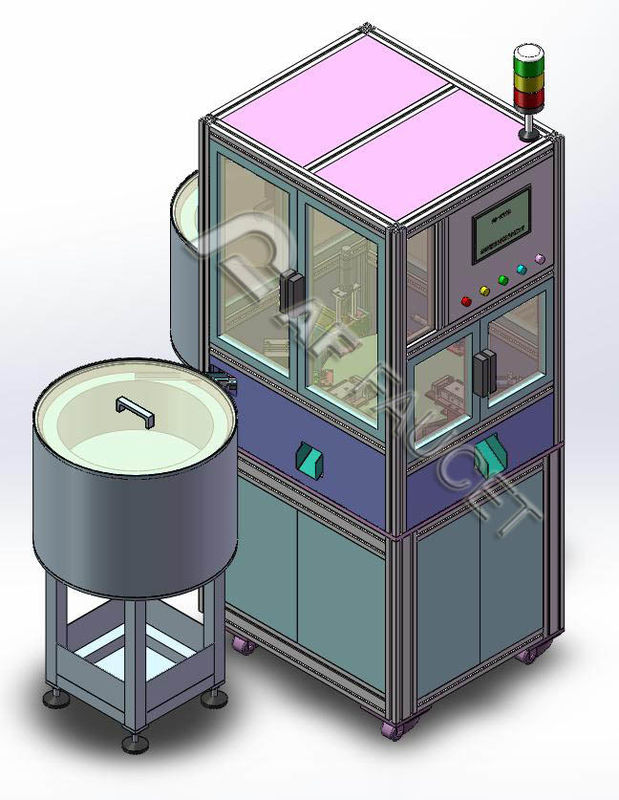

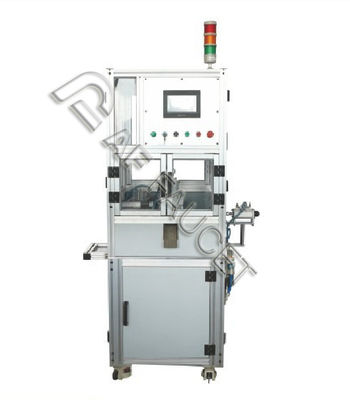

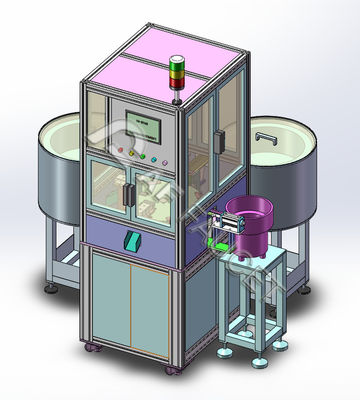

RTAF-CA009-HFHR-セラミック・フープ・カートリッジ・ハンドル・ロータ 自動組み立て機

紹介

この独占的に設計された機械は,ベース,ハンドル,ピンを組み立てることができます. 自動的なレベルアップと形付け,給餌,組み立て,卸荷など. 操作と制御のための安定し簡単なHMIプログラム.

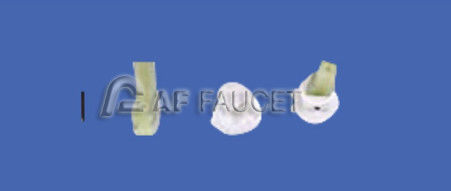

1この組立ラインは, φ25, φ35, φ40mmのセラミックカートリッジのベース,ハンドル,ピン組成に適しています.

2安定した動作で 20時間連続で働ける

3サイクルの時間: 2.5S/ユニット 10000セット/8時間

4この組み立てラインは 環境に優しいグリーン技術です

組み立て手順

1# ベースを組む

2# ハンドル 組み立て

3# 求人

4# ピンを組み立てる

5# 検出

6# 合格品の卸荷所

7# 求人

8# 不合格品の卸荷所

キーモジュール

1レベルリング・フォームング・システム: 貯蔵プレート,ベース,コントローラなどを含んでいます. 3つの部品はそれぞれ独立してフィードプレートによって分別的に指点位置に輸送されます.

2 配給システム:シリンダー,機械構造など.配給メカニズムは部品を"つずつ尖った位置に運び,組み立てに準備します.

3移動システム: モーター,コントローラー,作業部品の固定装置,光電気位置付け,および他の機械部品を含みます. 機器が動作を開始した後,レベルリングと形状のシステムは,グループにすべての製品を配置し,配給システムによってそれらを輸送し,組み立てられる位置付けエリアに.

4操作・制御システム:PLC +タッチスクリーン

労働環境

作業環境温度: 0 ≤ 45 °C

湿度: 20 ≤ 90% RH

電源:単相 220VAC,50Hz,2KVA

圧縮空気: 2 kgf/cm,許容度: ±10%

設置面積: 1400mmX1400mmX1900mm

強力な磁気圏,およびワークショップで有害なガスがない

顧客の製品,生産量,ワークショップのレイアウト計画に従ってカスタマイズされたラインを提供しています.無料相談のために私たちと連絡してください.ターンキーサービスがあります.
